Гидравлические насосы для экскаваторов Hyundai: серии, совместимость и замена

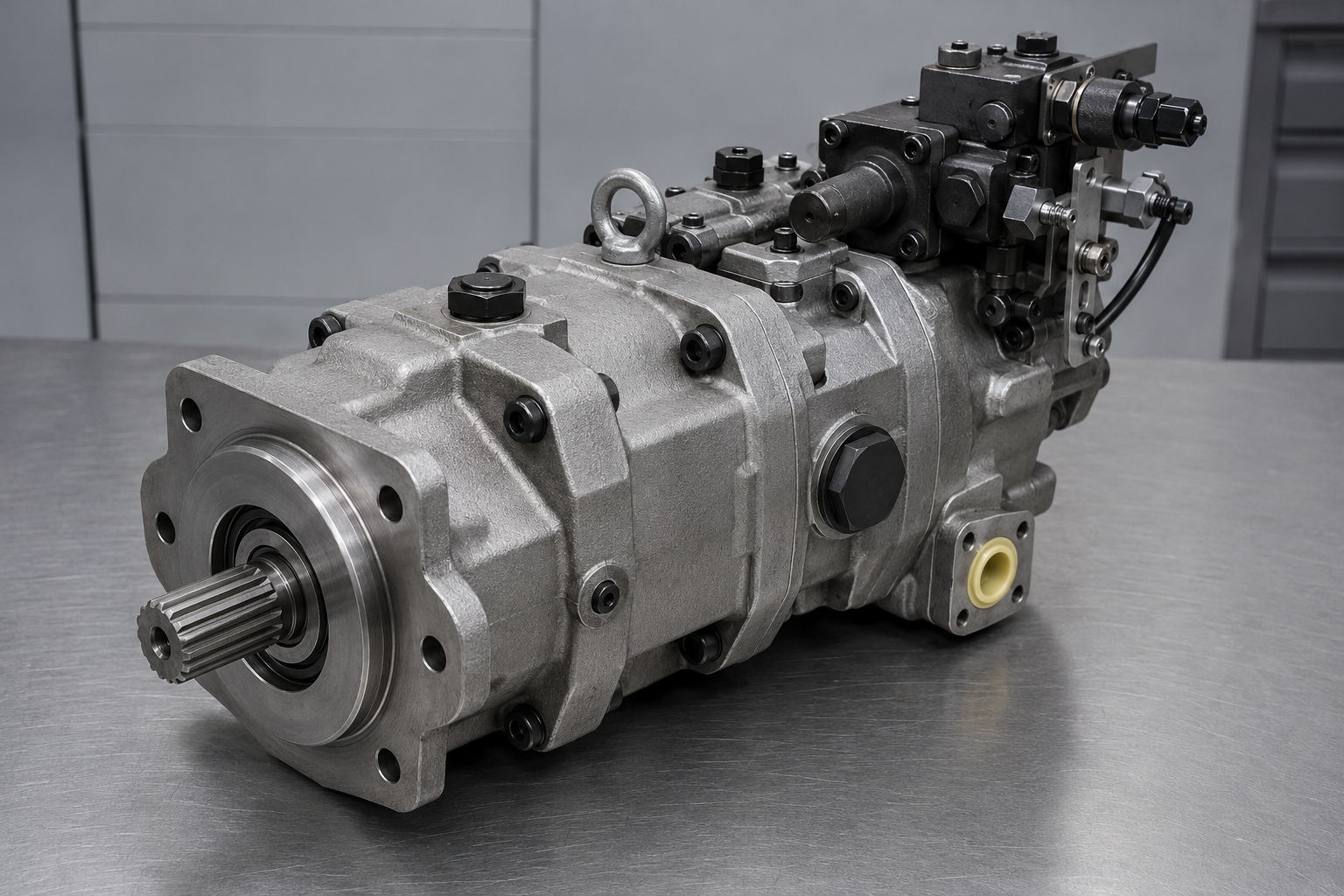

Основной гидравлический насос экскаваторов Hyundai представляет собой аксиально-поршневой насос производства японской компании Kawasaki серий K3V или K5V. Конкретная модификация определяется массой машины: на Hyundai R210LC-7 устанавливается K3V112DT (артикулы 31N6-10051, 31N6-10080, XKAH-00612), на R220LC-9S и R220LC-9A применяется K3V112DTP (31Q6-10010, 31Q6-10020, 31N9-10010), на R320LC-7 и R320LC-9 стоит более мощный K3V180DT (31NA-10010, 31NA-10020). Рабочее давление составляет 330–343 бар, ресурс оригинального насоса достигает 8000–12000 моточасов.

Проблема, с которой механик приходит к этой теме, развивается постепенно и часто остаётся незамеченной до критической стадии. Экскаватор начинает работать медленнее: цикл копания растягивается с 12 до 16–18 секунд, стрела поднимается вяло под нагрузкой, при высоких оборотах появляется характерный гул. Манометр при этом показывает штатные 340 бар, и механик делает вывод об исправности гидравлики. Через 500–800 моточасов насос выходит из строя окончательно, машина встаёт на объекте, а срочная поставка нового насоса занимает от одной до трёх недель.

Как устроен аксиально-поршневой насос Kawasaki

Что такое аксиально-поршневой насос? Это насос переменной производительности, в котором блок цилиндров с поршнями вращается на приводном валу, а поршни опираются через башмаки на наклонную шайбу. Угол наклона шайбы определяет ход поршней и, следовательно, объём подаваемого масла за один оборот.

Ключевое отличие такого насоса от шестерённого заключается в способности изменять производительность без изменения оборотов двигателя. Регулятор мощности, установленный на корпусе насоса, получает сигнал давления из гидросистемы и изменяет угол наклонной шайбы. При росте нагрузки на рабочем органе угол уменьшается, поток снижается, и крутящий момент на валу остаётся в пределах мощности дизеля. Это защищает двигатель от перегрузки и позволяет использовать его мощность оптимально.

На экскаваторах Hyundai регулятор насоса интегрирован в систему CAPO (Computer Aided Power Optimization), которая учитывает выбранный оператором режим работы (Power, Standard, Economy) и корректирует характеристику насоса. Подробнее об этой системе и других узлах экскаваторов Hyundai читайте в статье Запчасти для экскаваторов Hyundai R220LC и R330LC.

Серии K3V и K5V: какой насос на какой модели

Какой гидронасос стоит на Hyundai R220? На Hyundai R220LC-9S и R220LC-9A установлен насос Kawasaki K3V112DTP с рабочим объёмом 112 см³ на оборот. Оригинальные артикулы Hyundai: 31Q6-10010, 31Q6-10020, 31Q6-19010, 31N9-10010. Полное обозначение насоса выглядит как K3V112DTP-9P12-12T, где последний индекс указывает число шлицев приводного вала.

Насосы серий K3V и K5V устанавливаются не только на Hyundai. Модель K3V112DT применяется также на экскаваторах Doosan (DH215-7, DH220-5/7, DH225-7) и Kobelco SK200-3, а K3V180DT встречается на Volvo EC360. Это расширяет доступность запчастей и аналогов по сравнению с техникой, где гидравлика собственного производства. Сравнение подходов разных марок приведено в статьях Запчасти для экскаваторов Doosan DX225 и DX300 и Запчасти для экскаваторов Volvo EC210 и EC300.

Как читать обозначение насоса

Полное обозначение насоса содержит больше информации, чем название серии. Разберём на примере K3V112DTP-9P12-12T. Индекс K3V обозначает серию насоса. Число 112 указывает рабочий объём в см³ на оборот. Буквы DTP определяют тип регулятора мощности (существуют варианты DT, DTP, DP с разной характеристикой регулирования). Комбинация 9P12 кодирует модификацию регулятора и схему подключений. Последний индекс 12T указывает число шлицев приводного вала.

Практическое значение имеет каждый элемент. Насосы K3V112DT и K3V112DTP имеют одинаковый рабочий объём, но разные регуляторы: установка не той модификации приводит к некорректному распределению мощности, ошибкам системы CAPO и работе двигателя в перегрузе. Число шлицев вала (12T, 14T, 17T) определяет механическую совместимость с приводом: несовпадение делает установку физически невозможной.

Типовые рабочие параметры насоса K3V112DP: подача 112 см³/об, максимальная частота вращения 2700 об/мин, рабочее давление 34,3 МПа (343 бар), пиковое давление 39,2 МПа (392 бар), правое вращение вала по часовой стрелке, максимальный крутящий момент на валу 588 Н·м.

Признаки износа: почему давление не показывает проблему

Как понять, что гидронасос изношен? Основной признак заключается в снижении производительности при сохранении штатного давления. Именно это вводит механиков в заблуждение: манометр показывает 340 бар, что соответствует норме, а машина при этом работает заметно медленнее.

Причина в физике износа. Насос изнашивается по башмакам поршней и распределительному диску (золотниковой паре). Зазоры в этих узлах растут, и часть масла перетекает внутри насоса из полости нагнетания обратно во всасывающую полость вместо подачи в систему. Это называется объёмными потерями. Давление при этом создаётся исправно, поскольку насос всё ещё способен нагнетать масло, но его количество за единицу времени падает. Стрела получает меньший поток и движется медленнее.

Практический метод диагностики без расходомера: замер времени рабочего цикла. У исправного экскаватора 22-тонного класса полный цикл копания занимает 11–13 секунд, подъём стрелы из нижнего положения в верхнее без нагрузки 4–5 секунд. Увеличение этих значений на 20–30% при штатном давлении указывает на объёмные потери в насосе. Дополнительные признаки: гул на высоких оборотах, нагрев гидравлического масла выше +90°C при штатных +60…+80°C, металлическая стружка на гидравлическом фильтре при замене.

Что убивает насос: главная причина преждевременного износа

По данным отдела подбора СТИК, около 70% случаев преждевременного выхода гидронасосов из строя на технике Hyundai связаны не с выработкой ресурса, а с загрязнением гидравлического масла. Штатный ресурс насоса Kawasaki составляет 8000–12000 моточасов, но при нарушении интервала замены гидравлического фильтра падает до 4000–6000.

Механизм разрушения предсказуем. Гидравлический фильтр обеспечивает фильтрацию на уровне 10 мкм. Когда фильтроэлемент забивается и открывается перепускной клапан, масло начинает циркулировать без фильтрации. Абразивные частицы попадают в зазор между башмаками поршней и наклонной шайбой, между блоком цилиндров и распределительным диском. Эти зазоры составляют единицы микрон, и любая твёрдая частица работает как абразив, увеличивая зазор при каждом обороте.

Второй фактор разрушения называется кавитацией. Возникает при недостаточном заполнении рабочих камер маслом: загустевшее на морозе масло, засорённый сетчатый фильтр в баке, низкий уровень жидкости. В зоне разрежения образуются паровые пузырьки, которые схлопываются при переходе в зону нагнетания, выбивая микрочастицы металла с поверхностей. Кавитация разрушает насос быстрее абразива: несколько десятков моточасов работы в кавитационном режиме приводят к необратимым повреждениям. Именно поэтому прогрев гидравлики перед началом работы зимой критичен: подробности в статье Сезонное техобслуживание спецтехники.

Ремонт или замена: как принять решение

Что выгоднее: ремонт гидронасоса Hyundai или замена? Решение зависит от характера износа. Ремонт оправдан при выработке башмаков поршней, распределительного диска и подшипников: эти детали входят в ремкомплект и заменяются на специализированном стенде. Замена целесообразна при задирах на блоке цилиндров, повреждении наклонной шайбы или корпуса, а также при аварийном разрушении с попаданием металла в систему.

Ремонт насоса включает разборку, дефектовку, замену изношенных элементов ремкомплекта, сборку и обязательную обкатку на стенде с проверкой производительности и характеристики регулятора. Качественно отремонтированный насос обеспечивает 60–80% исходного ресурса. Ключевой момент: ремонт бессмысленен без параллельной промывки всей гидросистемы. Абразив, который убил насос, остаётся в баке, магистралях и распределителе, и новый комплект деталей будет разрушен теми же частицами за 200–400 моточасов.

При выборе нового насоса доступны три варианта. Оригинал Kawasaki обеспечивает полный ресурс 8000–12000 моточасов. Аналоги (Handok, SKS, ZW, Deka) дают 4000–6000 моточасов и оправданы при срочном простое или на технике с ограниченным остаточным ресурсом. Восстановленный (рефаб) насос занимает промежуточное положение при условии, что восстановление выполнялось на специализированном производстве с испытанием на стенде.

Рекомендация специалиста

Самая дорогая ошибка при замене гидронасоса на экскаваторе Hyundai — установка нового насоса без промывки гидросистемы. Механик снимает разрушенный насос, ставит новый, заливает свежее масло, меняет фильтр и запускает машину. Через 300–500 моточасов новый насос выходит из строя с теми же симптомами.

Причина в том, что при разрушении насоса металлические частицы разносятся по всей системе: оседают в гидробаке, забиваются в магистрали, попадают в золотники распределителя и полости гидроцилиндров. Замена масла и фильтра удаляет лишь часть загрязнения. Правильная процедура включает промывку бака (со снятием и очисткой сетчатого фильтра на всасывании), продувку магистралей, промывку распределителя и двукратную замену масла: первая заливка работает как промывочная в течение 20–30 моточасов, затем сливается и заливается рабочая жидкость.

Второй практический момент касается сверки обозначения перед заказом. Недостаточно указать «насос на R220». Необходимо полное обозначение с корпуса старого насоса (например, K3V112DTP-9P12-12T) либо артикул Hyundai и серийный номер машины. Одна модель экскаватора в разных партиях поставки может комплектоваться насосами с разными регуляторами и разным числом шлицев вала. Общий алгоритм подбора по серийному номеру описан в статье Как правильно подобрать запчасть по серийному номеру спецтехники.

Профилактика: как продлить ресурс насоса

Ресурс гидронасоса определяется в первую очередь чистотой рабочей жидкости. Замена гидравлического фильтра каждые 1000 моточасов является обязательным минимумом. При работе на пыльных объектах (карьеры, снос зданий, земляные работы на песчаных грунтах) интервал целесообразно сократить до 750 моточасов.

Полная замена гидравлического масла выполняется каждые 5000 моточасов или раньше при потемнении жидкости и появлении механических примесей. Одновременно с заменой масла извлекается и промывается сетчатый фильтр на всасывающей линии внутри бака: он не входит в стандартный регламент и часто остаётся забитым годами, создавая условия для кавитации.

Отдельного внимания требует сапун (воздушный фильтр) гидробака. Через него в бак поступает воздух при движении штоков гидроцилиндров. Забитый сапун создаёт разрежение в баке и ухудшает заполнение насоса, а повреждённый пропускает нефильтрованный воздух с пылью. Проверка сапуна при каждой замене гидравлического фильтра занимает несколько минут.

Подобрать оригинальный гидронасос Kawasaki или проверенный аналог для экскаватора Hyundai по артикулу, полному обозначению насоса и серийному номеру машины можно в СТИК. Для точного подбора потребуются модель экскаватора, серийный номер и по возможности фотография таблички на корпусе установленного насоса.
