Ходовая часть экскаватора: устройство, износ и замена ключевых компонентов
Ходовая часть гусеничного экскаватора требует замены компонентов в диапазоне от 2500 до 8000 моточасов в зависимости от узла: башмаки и гусеничная цепь ходят 2500–6000 моточасов, опорные катки 4000–7000, поддерживающие ролики и направляющее колесо 5000–8000, ведущая звёздочка 4000–7000, натяжной механизм 8000–15000. Точный момент замены определяется не наработкой, а замером: шаг цепи, диаметр беговой дорожки катка, ширина зуба звёздочки и высота грунтозацепа имеют конкретные предельные значения в миллиметрах.
Типичная ситуация на объекте выглядит так. Экскаватор начинает сбрасывать гусеницу на развороте, появляется стук при движении и характерный скрип со стороны одного из катков. Машина встаёт, снабженец получает задачу «купить ходовую» и заказывает сразу всё: цепи, катки, звёздочки, ленивцы. В итоге на склад приезжает комплект стоимостью в несколько ремонтов двигателя, из которого половина позиций отработала бы ещё тысячу моточасов, а реальная причина сброса гусеницы заключалась в потерявшем натяжение гидроцилиндре и растянутой на предел цепи.
Ходовая часть является самой дорогой статьёй обслуживания гусеничной машины и при этом самой управляемой. По данным Caterpillar, на неё приходится от 20 до 50% всех затрат на обслуживание за срок службы экскаватора. Разница между нижней и верхней границей этого диапазона определяется тремя вещами: регулярностью замеров, корректным натяжением гусеницы и дисциплиной комплектной замены.
Как устроена ходовая часть гусеничного экскаватора
Что такое ходовая часть экскаватора? Это замкнутый силовой контур, передающий крутящий момент от гидромотора хода на грунт. В контур входят бортовой редуктор хода с гидромотором, ведущая звёздочка, гусеничная цепь с башмаками, направляющее колесо (ленивец), натяжной механизм, опорные катки и поддерживающие ролики, смонтированные на ходовой раме.
Работает контур следующим образом. Гидромотор через бортовой редуктор вращает ведущую звёздочку, зубья которой входят в зацепление с втулками гусеничной цепи и перематывают её. Нижняя ветвь цепи прижата к грунту весом машины, который передаётся через опорные катки: на 20-тонном классе их обычно по семь на борт, на 30-тонном по восемь. Верхняя ветвь удерживается поддерживающими роликами, по два на борт. Направляющее колесо задаёт геометрию контура спереди и через натяжной механизм компенсирует удлинение цепи по мере износа.
Ключевая особенность конструкции состоит в том, что все пары трения работают без постоянной смазки в абразивной среде. Палец и втулка цепи имеют собственную смазку в герметичных версиях цепи, но контакт втулки с зубом звёздочки, контакт катка с рельсом звена и контакт башмака с грунтом происходят насухую под полной нагрузкой. Именно поэтому ресурс ходовой измеряется тысячами моточасов, а не десятками тысяч, как у гидравлики. Особенности бортового редуктора, который замыкает этот контур со стороны привода, разобраны в статье Редукторы хода для спецтехники Caterpillar.
Три механизма износа ходовой части
Износ ходовой идёт по трём независимым механизмам, и понимание того, какой из них работает на конкретной машине, определяет объём ремонта.
Первый механизм заключается в удлинении шага цепи. Палец и втулка притираются друг к другу под нагрузкой, зазор растёт, и суммарная длина цепи увеличивается. Шаг звена на машинах 20-тонного класса составляет около 190 мм, и его рост даже на несколько миллиметров на звено смещает точку зацепления со звёздочкой. Зуб звёздочки перестаёт работать всей поверхностью и начинает нагружаться кромкой, приобретая характерный пилообразный профиль. С этого момента звёздочка и цепь разрушают друг друга взаимно.
Второй механизм представляет собой абразивное истирание. Беговая дорожка опорного катка и рельс звена цепи трутся друг о друга с попаданием песка и грунтовой пыли между поверхностями. Диаметр катка уменьшается, машина просаживается, площадь контакта растёт, и скорость износа увеличивается нелинейно. На абразивных грунтах (песок, щебень, строительный мусор) этот механизм работает в 2–4 раза быстрее, чем на плотной глине.
Третий механизм связан с потерей герметичности. Опорные катки и поддерживающие ролики заправлены маслом и уплотнены плавающими торцевыми уплотнениями. При повреждении уплотнения масло уходит за несколько смен, подшипник работает всухую, каток перегревается и в итоге клинит. Заклинивший каток перестаёт вращаться и за 200–400 моточасов протирает рельс цепи до состояния, при котором цепь идёт под замену независимо от её шага. Течь масла по торцу катка является поводом для немедленной замены, а не для наблюдения.
Как измерить износ и когда менять компоненты
Когда менять ходовую часть экскаватора? По результатам замера, а не по наработке. Каждый элемент контура имеет номинальный и предельный размер, и разница между ними составляет проценты, а не разы.
Гусеничная цепь и башмаки
Шаг цепи замеряется не по одному звену, а по четырём: погрешность единичного замера слишком велика. На машинах 20-тонного класса номинальная длина четырёх звеньев составляет 812,8 мм, предельная 825,2 мм. Замер выполняется штангенциркулем или рулеткой по натянутой верхней ветви от центра пальца до центра пальца через четыре шага. Достижение предела означает замену цепи, а при превышении предела более чем на несколько миллиметров под замену идёт и звёздочка.
Высота грунтозацепа башмака имеет номинал 75 мм и предел 25 мм. Остаточная высота менее трети исходной означает потерю сцепления с грунтом, рост пробуксовки и, как следствие, ускоренный износ всей цепи. Дополнительно проверяются трещины в полотне башмака у основания грунтозацепа и состояние болтов крепления траков: болты и гайки при каждой перестановке или замене ставятся новыми, поскольку повторно затянутый болт теряет расчётное усилие и обрывается под ударной нагрузкой.
Подбор цепи выполняется по серийному номеру машины, потому что внутри одной модели встречаются разные исполнения. Для Komatsu PC200-7 и PC200-8 применяется цепь на 49 звеньев с каталожными номерами 20Y-32-00023 и 20Y-32-00310, а в сборе с башмаками шириной 600 мм используются номера 206-32-03510 и 20Y-32-02051. Логика работы с табличкой и серийным номером подробно описана в статье Как правильно подобрать запчасть по серийному номеру спецтехники, а особенности каталога Komatsu разобраны в материале Запчасти для спецтехники Komatsu: где купить, что брать и на чём не экономить.
Катки, звёздочка и направляющее колесо

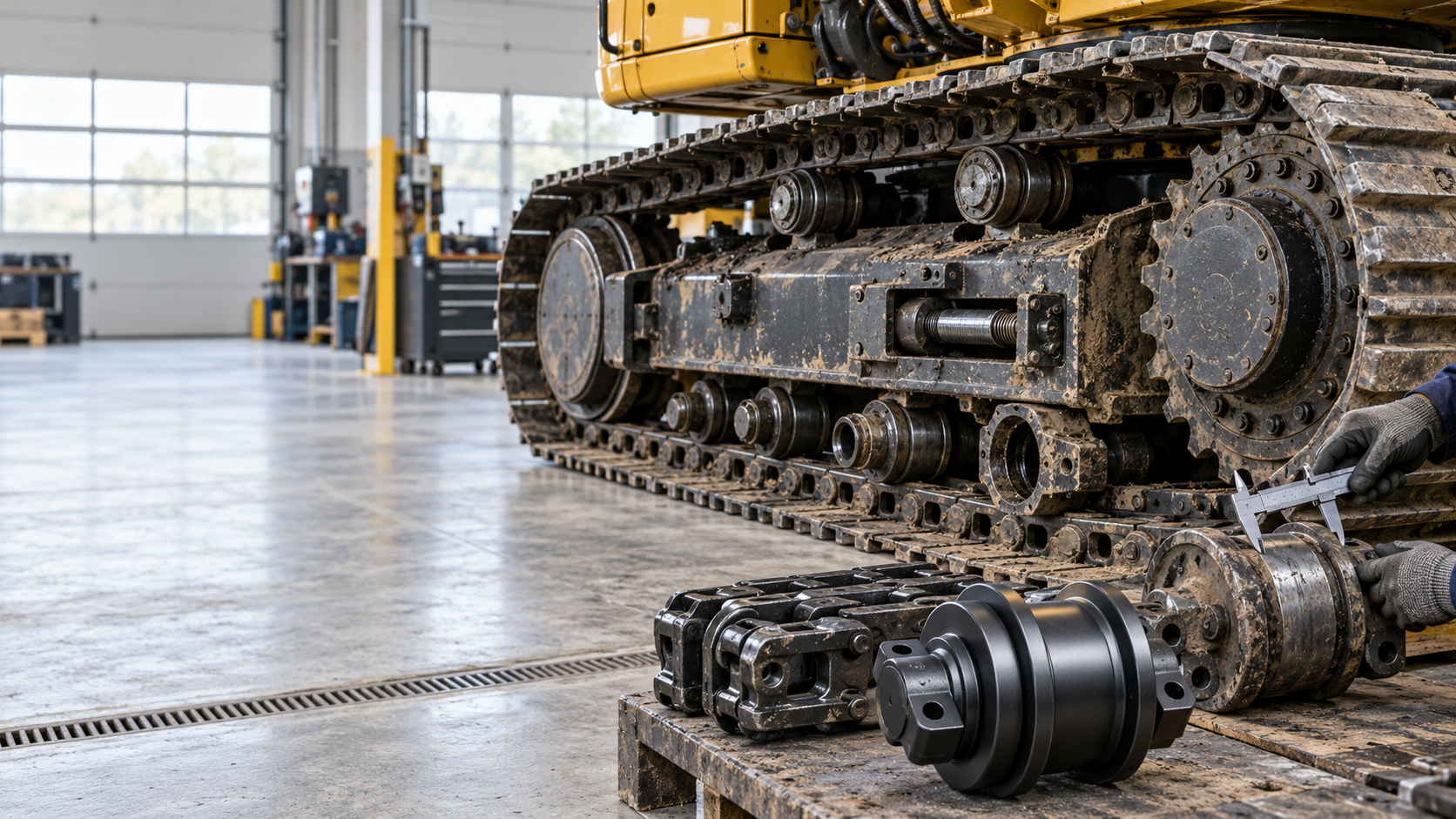

Опорный каток замеряется по диаметру беговой дорожки: номинал для 20-тонного класса 210 мм, предел 190 мм. Замер выполняется штангенциркулем в двух перпендикулярных плоскостях, поскольку износ часто неравномерный. Помимо размера проверяются свободное вращение катка рукой при вывешенной гусенице, отсутствие люфта в подшипнике и отсутствие масляных потёков на торце.
Ведущая звёздочка замеряется по ширине зуба на середине его высоты: номинал 50 мм, предел 40 мм. Визуальный признак предельного износа заключается в пилообразном или крючкообразном профиле зуба, при котором рабочая грань становится вогнутой. Установка новой звёздочки на растянутую цепь является типичной ошибкой: новый профиль зуба в паре с увеличенным шагом цепи получает ударную нагрузку на кромку и срабатывается за 500–800 моточасов вместо 4000–7000.
Направляющее колесо проверяется по износу реборды и по состоянию уплотнения. Изношенная реборда перестаёт удерживать цепь в плоскости при развороте, что даёт тот самый сброс гусеницы, с которого начинается большинство внеплановых ремонтов ходовой. Схема замеров и предельные величины по конкретным моделям приводятся в сервисной документации производителя: для японских машин это разделы Undercarriage сервисных мануалов, для техники Hitachi — руководства серии Zaxis, узлы которых разобраны в статье Запчасти для экскаваторов Hitachi ZX200 и ZX330.
Натяжение гусеницы: параметр, который решает ресурс
Чем отличается правильное натяжение от неправильного? Провисом верхней ветви цепи, который для большинства гусеничных экскаваторов составляет 30–50 мм. Это единственный параметр ходовой, который эксплуатант регулирует сам, и он влияет на ресурс сильнее, чем качество самих деталей.
Замер выполняется на ровной твёрдой площадке. Гусеница вывешивается стрелой и ковшом, поперёк верхней ветви укладывается ровная рейка от поддерживающего ролика до звёздочки, и рулеткой замеряется расстояние от нижней кромки рейки до самой низкой точки провисания цепи. Натяжение регулируется подачей консистентной смазки в гидроцилиндр натяжителя через пресс-масленку либо стравливанием смазки через клапан. Проверять натяжение следует каждые 50–250 моточасов и обязательно при смене типа грунта.
Перетянутая гусеница создаёт постоянную избыточную нагрузку на пальцы и втулки цепи, подшипники катков, ленивец и натяжной механизм: расход топлива растёт, а ресурс цепи падает на треть и более. Слабо натянутая гусеница работает ударно, бьёт по поддерживающим роликам, изнашивает реборду ленивца и рано или поздно сбрасывается на развороте с риском повреждения ходовой рамы. По данным отдела подбора СТИК, около 35% обращений по позициям ходовой части приходится на машины с наработкой менее 4000 моточасов, где преждевременный износ связан не с качеством деталей, а с нарушением режима натяжения и несвоевременной очисткой ходовой от налипшего грунта.
Отдельный фактор — зима. Намёрзший в контуре грунт превращает нормально натянутую гусеницу в перетянутую и при пуске даёт разрушение звеньев или обрыв болтов траков. Ходовая должна очищаться в конце смены, пока грунт не замёрз, а перед началом работы в мороз машина прогоняется на малой скорости. Полный перечень сезонных работ приведён в статье Сезонное техобслуживание спецтехники.
Оригинал или аналог: карта решений по узлам ходовой
| Узел | Ресурс, моточасы | Предельный износ | Допустимость аналога |
|---|---|---|---|
| Гусеничная цепь | 3000–6000 | Шаг 4 звеньев 825,2 мм при номинале 812,8 | Допустим при совпадении шага, числа звеньев и подтверждённой термообработке пальца |
| Башмаки (траки) | 2500–5000 | Высота грунтозацепа 25 мм при номинале 75 | Допустим при совпадении ширины, числа грунтозацепов и толщины полотна |
| Опорные катки | 4000–7000 | Диаметр беговой дорожки 190 мм при номинале 210 | Допустим только с рабочим плавающим уплотнением и заводской заправкой маслом |
| Поддерживающие ролики | 5000–8000 | Износ беговой дорожки, люфт, течь масла | Допустим практически без оговорок при совпадении геометрии |
| Ведущая звёздочка | 4000–7000 | Ширина зуба 40 мм при номинале 50 | Допустим при совпадении профиля, числа зубьев и наличии поверхностной закалки |
| Направляющее колесо | 5000–8000 | Износ реборды, течь уплотнения | Допустим качественный аналог, критична геометрия реборды |
| Натяжной механизм | 8000–15000 | Потеря натяжения, течь по штоку | Пружина — только оригинал, на гидроцилиндр допустим ремкомплект-аналог |
Логика таблицы простая. Там, где деталь работает как геометрический элемент (поддерживающий ролик, реборда ленивца, башмак), качественный аналог закрывает задачу полностью. Там, где ресурс определяется металлургией и термообработкой (пальцы и втулки цепи, зуб звёздочки), разница между оригиналом и безымянным аналогом достигает двукратной: цепь неизвестного производителя ходит 1500–2500 моточасов вместо 3000–6000.
Отдельная позиция в этой карте — уплотнения. Плавающее торцевое уплотнение катка и манжеты гидроцилиндра натяжителя являются расходными элементами, от которых зависит судьба всего узла. Критерии выбора уплотнений по материалу и размерам разобраны в статье Уплотнения и ремкомплекты для гидроцилиндров спецтехники: как выбрать.
Стратегия замены: что менять комплектом
Ходовая часть является системой взаимосвязанных пар трения, поэтому набор правил комплектности даёт больше экономии, чем выбор поставщика.
- Цепь и звёздочка меняются вместе, если шаг цепи достиг предела. Новая звёздочка на изношенной цепи и новая цепь на изношенной звёздочке одинаково быстро выходят из строя.
- Катки одного борта меняются группой, а не поштучно: каток нового диаметра в ряду изношенных принимает на себя повышенную нагрузку и срабатывается вдвое быстрее.
- Оба борта обслуживаются симметрично. Разница в состоянии ходовой левого и правого борта даёт увод машины при движении по прямой и неравномерную нагрузку на бортовые редукторы.
Перестановка цепи и продление ресурса
Гусеничная цепь изнашивается неравномерно: одна сторона пальца и втулки нагружена сильнее. Перестановка цепей местами (левой на правый борт и наоборот) при достижении примерно половины предельного износа меняет направление нагрузки и продлевает ресурс цепи на 30–40%. Операция выполняется на сервисной площадке и окупается на любой машине, работающей на абразивных грунтах.
Второй резерв заключается в культуре эксплуатации. Развороты на месте на высокой скорости, движение по склону поперёк, работа с опорой на одну гусеницу при копании и спуск по крутому уклону на скорости дают локальные ударные нагрузки, которые не учитываются ни в каком регламенте. Дисциплина вождения продлевает ресурс ходовой на 20–30% без единого рубля затрат на запчасти. Как этот фактор соотносится с общей стоимостью владения, видно на примере программ восстановления узлов в статье Запчасти для экскаваторов CAT 320 и 330.
Рекомендация специалиста
Типичная ситуация: парк из пяти экскаваторов 20-тонного класса на карьерном объекте, ходовая обслуживается «по звуку». Первая машина сбрасывает гусеницу, её ставят на ремонт, через две недели то же самое происходит со второй. Причина в обоих случаях одна: провис не проверялся с начала сезона, грунт из ходовой не выбивался, цепь работала растянутой и перетянутой одновременно.
Что делать. Завести на каждую машину карточку ходовой и вносить в неё четыре величины: длину четырёх звеньев цепи, диаметр опорного катка, ширину зуба звёздочки и высоту грунтозацепа башмака. Замеры выполняются каждые 500 моточасов, занимают 20 минут на машину и дают динамику износа. Когда любой из параметров проходит две трети пути от номинала до предела, деталь ставится в план закупки, а не покупается в аварийном режиме.
Почему именно так. Разница в цене между плановой поставкой и срочной составляет не проценты, а кратные величины, и к ней добавляется простой машины на объекте. Замер на 500 моточасов раньше поломки превращает ходовую из аварийной статьи расходов в прогнозируемую. Дополнительно карточка снимает вопрос ответственности: по динамике сразу видно, изношена ли деталь по наработке или убита нарушением режима эксплуатации.
Как подобрать запчасти ходовой части
Подбор начинается с серийного номера машины, а не с её модели. Внутри одной модели встречаются разные исполнения ходовой: варианты ширины башмака, число звеньев цепи, исполнение катков под стандартную или усиленную раму. Номер с таблички на ходовой раме или на кабине открывает нужный раздел каталога.
Для цепи потребуются число звеньев, шаг звена, ширина башмака и тип грунтозацепа. Для катков и роликов достаточно серийного номера и стороны установки. Для звёздочки нужны число зубьев и исполнение венца, поскольку на части моделей венец съёмный и меняется отдельно от ступицы. Для натяжного механизма указывается, требуется ли цилиндр в сборе с пружиной или только ремкомплект уплотнений. Схожая логика применяется и к ходовой корейских машин, разобранной в статье Запчасти для экскаваторов Doosan DX225 и DX300.
Подобрать оригинальные запчасти ходовой части или проверенные аналоги по артикулу и серийному номеру техники можно в СТИК. Для точного подбора потребуются модель экскаватора, серийный номер, ширина башмака и результаты замеров изношенных деталей.
