Гидромолоты STK: технические характеристики, модельный ряд и подбор по экскаватору

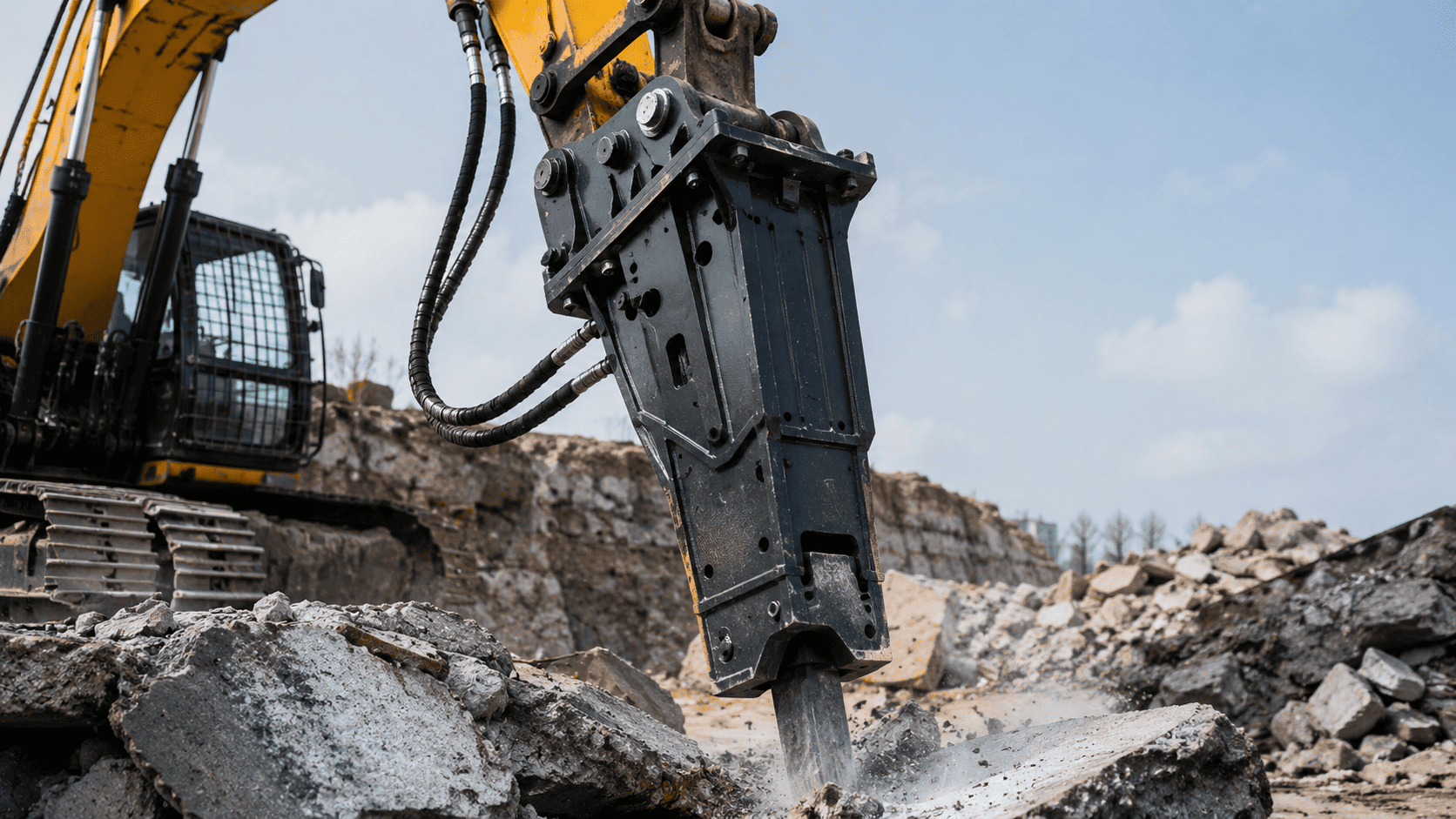

Гидромолот STK представляет собой навесное гидравлическое оборудование ударного действия для экскаваторов массой от 5 до 16 тонн. Модельный ряд включает две модификации: лёгкую с энергией удара 800 Дж для машин 5–9 тонн и тяжёлую с энергией удара 2443 Дж для экскаваторов 11–16 тонн. Обе модели совместимы с экскаваторами Doosan, Hyundai, Volvo, Komatsu, Hitachi, CAT, JCB и других марок при условии совпадения параметров гидросистемы.

Выбор гидромолота определяется не только массой экскаватора. Ключевые параметры совместимости включают рабочее давление и расход масла в дополнительной гидравлической линии. Несоответствие этих величин приводит к двум сценариям: при заниженном давлении молот не выдаёт заявленную энергию удара, при завышенном происходит перегрев масла, ускоренный износ уплотнений и повреждение гидрокомпонентов экскаватора. Именно поэтому подбор гидромолота начинается с технической документации на базовую машину, а не с каталога навесного оборудования.

Как устроен гидромолот и зачем нужна азотная камера

Гидромолот преобразует энергию потока масла от гидросистемы экскаватора в серию механических ударов по рабочему инструменту (пике). Масло подаётся через дополнительную линию и приводит в движение боёк, который разгоняется внутри корпуса и передаёт кинетическую энергию на пику. Частота и сила ударов зависят от расхода и давления масла в контуре.

В конструкции азотных (поршневых) гидромолотов обратный ход бойка обеспечивается давлением газообразного азота в герметичной камере. Штатное давление азота составляет 25–30 бар при температуре +20°C. По мере эксплуатации давление снижается из-за естественной диффузии газа через уплотнения. Падение давления на 15–20% от нормы заметно снижает энергию удара, хотя молот продолжает работать. Проверка давления азота входит в регламент обслуживания и выполняется каждые 100 рабочих часов.

Корпус гидромолота бывает двух типов. Открытый корпус обеспечивает свободный доступ к механизму для обслуживания и замены инструмента, но хуже защищён от пыли и механических повреждений. Закрытый корпус полностью закрывает ударный механизм кожухом с демпфирующими элементами, снижает уровень шума и вибрации на стреле экскаватора, но требует частичной разборки при замене втулки. В модельном ряду STK представлены оба варианта: открытый для лёгкой модели и закрытый для тяжёлой.

Модельный ряд гидромолотов STK: два класса под разные задачи

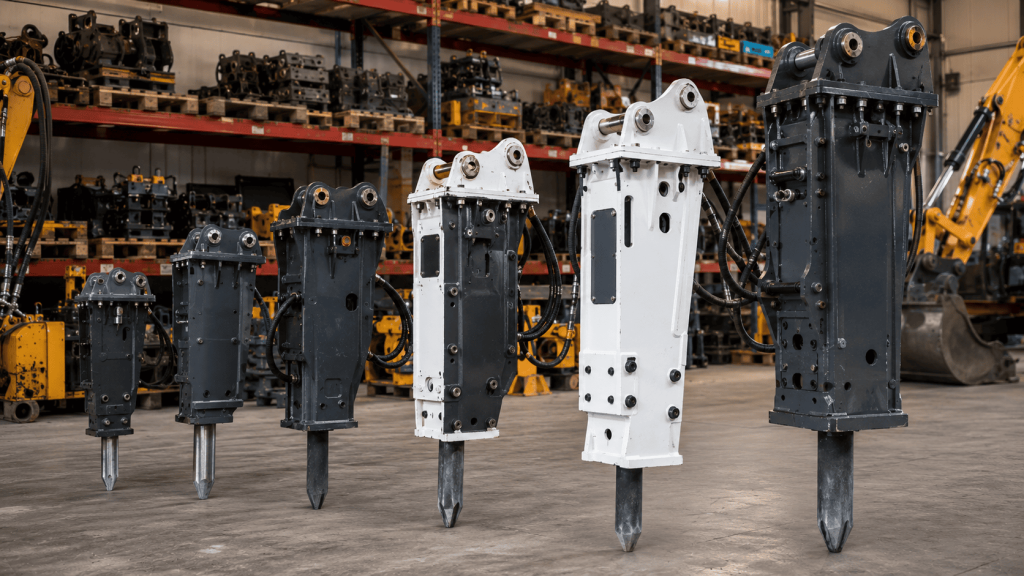

Какие модели входят в линейку STK? Модельный ряд включает две модификации, различающиеся по классу базовой машины, энергии удара и конструкции корпуса. Каждая рассчитана на конкретный диапазон экскаваторов и типовые задачи на объекте.

Лёгкая модель STK: экскаваторы 5–9 тонн

Лёгкая модификация STK предназначена для мини-экскаваторов и компактных машин массой от 5 до 9 тонн. Энергия удара составляет 800 Дж при частоте 500–900 ударов в минуту. Рабочее давление находится в диапазоне 140–160 атм. Диаметр рабочего инструмента (пики) составляет 68 мм. Корпус выполнен в открытом исполнении.

Этот класс молотов применяется на объектах, где требуется точечное разрушение: демонтаж отмостки, снятие асфальтового покрытия, разрушение кирпичной кладки, вскрытие траншей в стеснённых условиях. Высокая частота ударов (до 900 в минуту) компенсирует относительно небольшую энергию единичного удара и обеспечивает хорошую производительность на материалах средней прочности.

Совместимые модели экскаваторов: Komatsu PC55, PC78; Doosan DX55, DX80; Hyundai R55, R80; Volvo EC55, EC80; Hitachi ZX55, ZX85; CAT 305, 308; JCB 8055, JS80; Kobelco SK55, SK80; SDLG LG6060, LG6085. Перед установкой необходимо сверить фактический расход масла в дополнительной линии экскаватора с требованиями молота.

Тяжёлая модель STK: экскаваторы 11–16 тонн

Тяжёлая модификация рассчитана на экскаваторы массой от 11 до 16 тонн. Энергия удара составляет 2443 Дж при частоте 450–800 ударов в минуту. Рабочее давление находится в диапазоне 110–140 атм. Диаметр рабочего инструмента составляет 100 мм. Корпус закрытого типа с демпфирующими элементами.

Область применения тяжёлой модели: разрушение армированного бетона, фундаментных конструкций, скальных пород средней прочности, дробление негабарита. Закрытый корпус снижает вибрационную нагрузку на стрелу экскаватора и защищает ударный механизм от абразивной пыли, что особенно важно при работе на объектах сноса.

Совместимые экскаваторы: Komatsu PC128, PC130, PC138; Doosan DX140; Hyundai R140; Volvo EC140; Hitachi ZX135; CAT 312, 314; JCB JS130, JS145; Kobelco SK130, SK140; SDLG LG6135, LG6150; Liugong CLG906, CLG915. Параметры давления и расхода масла в дополнительной линии должны соответствовать спецификации молота.

Подбор гидромолота STK по параметрам экскаватора

Как правильно подобрать гидромолот по экскаватору? Подбор выполняется в три шага: определение массы базовой машины, проверка давления и расхода масла в дополнительной гидролинии, выбор присоединительных размеров монтажной плиты.

Масса экскаватора определяет класс молота. Для машин 5–9 тонн подходит лёгкая модель STK (800 Дж), для машин 11–16 тонн подходит тяжёлая (2443 Дж). Общепринятое правило: масса гидромолота должна составлять 10–20% от эксплуатационной массы экскаватора. Установка слишком тяжёлого молота перегружает стрелу и рукоять, ускоряет износ пальцев и втулок стрелового оборудования. Слишком лёгкий молот не обеспечивает необходимую производительность и вынуждает оператора работать с повышенным усилием прижима, что приводит к боковым нагрузкам на пику.

Второй критерий подбора, который важнее массы, но часто упускается, это совпадение гидравлических параметров. Расход масла и рабочее давление в дополнительной линии экскаватора должны попадать в диапазон, указанный в спецификации молота. Для лёгкой модели STK рабочее давление составляет 140–160 атм, для тяжёлой 110–140 атм. Если давление в линии экскаватора превышает верхнюю границу диапазона молота, необходима установка предохранительного клапана на входе. Если давление ниже нижней границы, молот не выдаст заявленную энергию удара.

Третий шаг — монтажная плита (адаптер). Она обеспечивает механическое соединение молота с рукоятью экскаватора. Присоединительные размеры (расстояние между пальцами, ширина рукояти) различаются у каждой модели экскаватора. Монтажная плита подбирается отдельно по модели базовой машины и не входит в стандартную комплектацию молота.

Расходные элементы и интервалы обслуживания

Какие детали гидромолота требуют регулярной замены? Основные расходные элементы гидромолота STK включают пику (рабочий инструмент), направляющую втулку (буксу) и комплект уплотнений. Периодичность замены зависит от интенсивности эксплуатации и обрабатываемого материала.

Пика изнашивается быстрее остальных деталей. Ресурс составляет 200–400 рабочих часов при работе по бетону средней прочности. При работе по скальным породам ресурс сокращается до 100–200 часов. Признак износа: округление рабочей кромки, увеличение площади контакта с разрушаемым материалом, снижение эффективности разрушения. Пика подбирается по диаметру хвостовика (68 мм для лёгкой модели, 100 мм для тяжёлой). Допускается использование аналогов из легированной стали 42CrMo с твёрдостью 48–52 HRC, однако ресурс аналога ниже оригинала на 15–25%.

Направляющая втулка удерживает пику по центру корпуса и обеспечивает точность удара. Ресурс составляет 400–800 рабочих часов. Износ втулки проявляется в виде люфта пики и характерного бокового стука при работе. По данным отдела подбора СТИК, около 30% обращений по гидромолотам связаны с заменой втулок и пик, при этом значительная часть преждевременного износа объясняется нерегулярной смазкой. Регламент предписывает смазку пики каждые 2 часа непрерывной работы.

Комплект уплотнений (ремкомплект) заменяется при появлении течи масла по корпусу молота. Штатный ресурс уплотнений составляет 1000–1500 рабочих часов. Допускается применение аналогов (NOK, Kastas) при соответствии материала уплотнений рабочему давлению и температурному диапазону. Для критических узлов (азотная мембрана, боёк) используются только оригинальные компоненты: мембрана рассчитана на конкретный объём камеры, а боёк изготавливается из высоколегированной стали с закалкой до 58–62 HRC.

STK и конкуренты: критерии сравнения

Чем гидромолоты STK отличаются от Soosan и Furukawa? Прямое сравнение корректно только при совпадении класса экскаватора и типа корпуса. Ниже приведены ключевые параметры для моделей, рассчитанных на экскаваторы 11–16 тонн.

По энергии удара все три модели находятся в одном диапазоне (2443–2500 Дж). Различия проявляются в частоте ударов: STK обеспечивает более широкий рабочий диапазон (до 800 уд/мин против 700 у Soosan и Furukawa), что даёт преимущество при работе с материалами разной плотности. Более высокая частота позволяет быстрее проходить участки с неоднородной структурой, например при демонтаже зданий, где бетон чередуется с кирпичной кладкой.

Рабочее давление STK (110–140 атм) ниже, чем у конкурентов. Это означает, что молот совместим с экскаваторами, у которых давление в дополнительной линии находится в нижней части стандартного диапазона. Для машин с более высоким давлением (150+ атм) потребуется регулировка или установка клапана на входе.

При выборе между брендами ключевым фактором становится не столько разница в характеристиках, сколько доступность запасных частей и сервисной поддержки в регионе эксплуатации. Гидромолот, для которого пика или ремкомплект доставляется за 1–2 дня, выгоднее молота с более высокой энергией удара, но со сроком поставки расходников в 2–3 недели.

Рекомендация специалиста

Главная причина преждевременного выхода гидромолота из строя не связана с качеством самого оборудования. В подавляющем большинстве случаев проблема заключается в трёх нарушениях эксплуатации: работа без смазки пики, удары вхолостую (без контакта с материалом) и холодный пуск без прогрева масла.

Смазка пики каждые 2 часа работы продлевает ресурс втулки в 1,5–2 раза. Без смазки металл трётся по металлу, температура в зоне контакта поднимается выше 200°C, втулка деформируется и начинает пропускать пыль внутрь корпуса. Абразивные частицы попадают на уплотнения бойка и выводят их из строя. Одна пропущенная смазка может не дать видимых последствий, но систематическое нарушение сокращает ресурс ремкомплекта с 1500 до 400–600 часов.

Удары вхолостую (когда пика не прижата к разрушаемому материалу) создают ударную волну, которая возвращается в корпус молота и разрушает внутренние уплотнения и посадочные поверхности бойка. Достаточно 30–40 секунд непрерывной работы вхолостую, чтобы повредить уплотнения азотной камеры. Оператор должен прекращать работу молота в момент, когда пика проходит через разрушаемый блок, и не включать молот до контакта с новым участком.

Как подобрать и заказать гидромолот STK

Для подбора гидромолота STK необходимы три параметра базовой машины: модель экскаватора, эксплуатационная масса и характеристики дополнительной гидравлической линии (давление и расход). Эти данные содержатся в технической документации экскаватора или на табличке на стреле.

Если дополнительная гидролиния на экскаваторе не установлена, потребуется монтаж гидроразводки: дополнительных РВД, гидрораспределителя и при необходимости предохранительного клапана. Стоимость и сложность монтажа зависят от модели экскаватора. На большинстве современных машин Doosan, Hyundai, Komatsu и Hitachi предусмотрены штатные точки подключения дополнительного оборудования.

Подобрать модель гидромолота STK по параметрам экскаватора, определить совместимость и заказать монтажную плиту под конкретную машину можно в СТИК. Склад в Москве (г. Дзержинский) позволяет обеспечить отгрузку оборудования и расходных элементов в течение 1–2 рабочих дней.
