Уплотнения и ремкомплекты для гидроцилиндров спецтехники: как выбрать

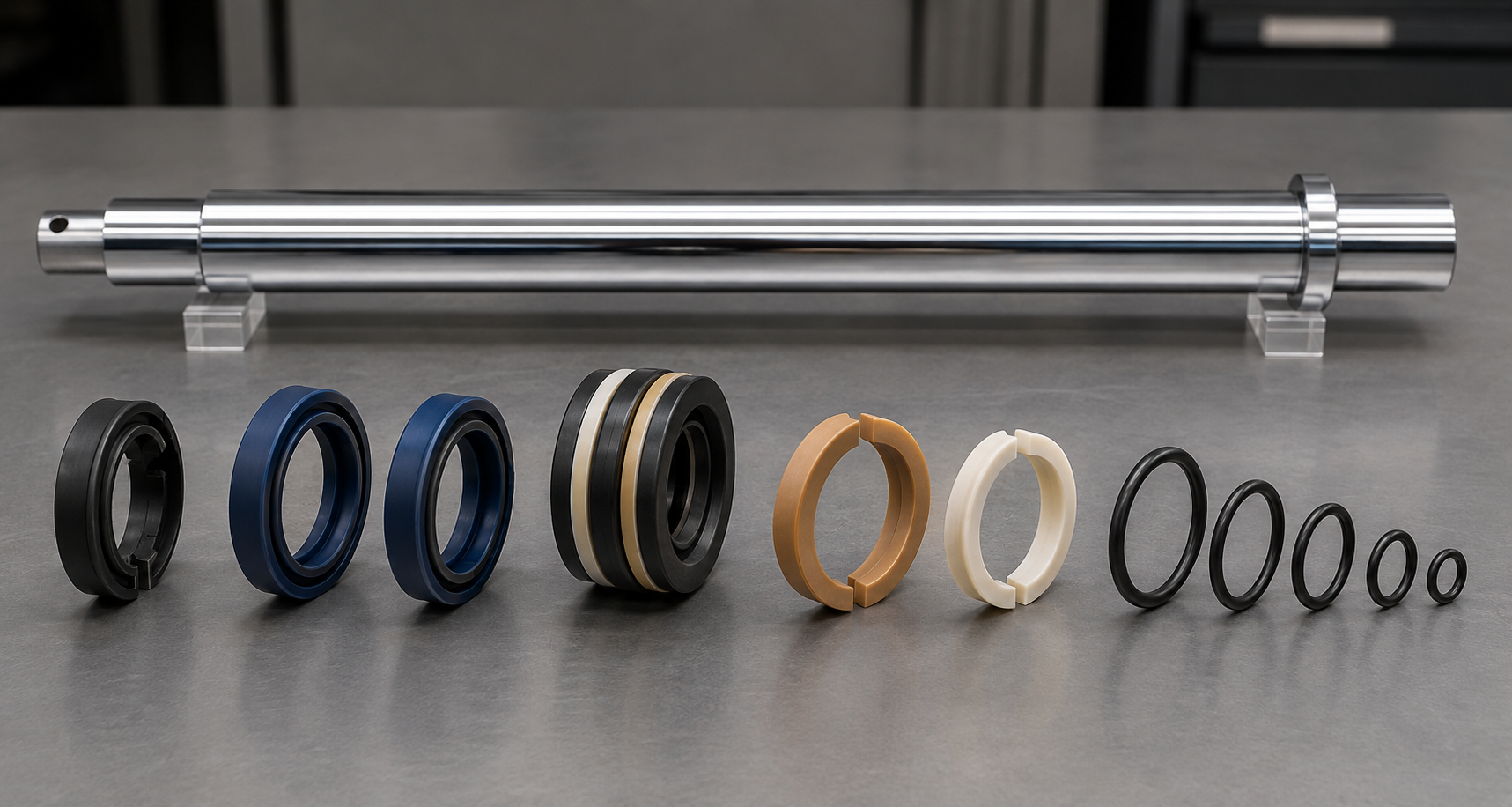

Ремкомплект гидроцилиндра подбирается по трём параметрам: диаметр штока, внутренний диаметр гильзы и модель техники. Комплект включает штоковую манжету, грязесъёмник, поршневое уплотнение, направляющие кольца, О-кольца с защитными кольцами и, в ряде конструкций, буферное кольцо. Материал подбирается по рабочей температуре и давлению: NBR (нитрил) работает в диапазоне от −30 до +100°C, полиуретан от −30 до +80°C с высокой износостойкостью, FKM (Viton) выдерживает до +200°C. Рабочее давление гидроцилиндров спецтехники составляет 250–350 бар, штоковая манжета с защитным кольцом держит до 500 бар.

Проблема, с которой механик приходит к этой теме, выглядит одинаково на любой марке техники: масляные подтёки на штоке стрелы или рукояти, стрела медленно проседает в нейтральном положении рычагов, за смену уходит несколько литров масла. Ремонт откладывается, пока машина «ещё работает». За это время абразив проникает под изношенную манжету, царапает хромовое покрытие штока, и вместо замены уплотнений за 3–4 часа требуется восстановление штока или замена цилиндра. Стоимость решения различается на порядок.

Как устроен уплотнительный узел гидроцилиндра

Гидроцилиндр герметизируется не одним уплотнением, а многоступенчатой системой, где каждый элемент решает отдельную задачу. Понимание этой конструкции определяет корректность подбора: замена одной изношенной манжеты без остальных элементов комплекта редко даёт долговременный результат.

По штоку работают четыре элемента. Грязесъёмник (скребок) установлен первым со стороны атмосферы и снимает с поверхности штока абразив, влагу и налипшую грязь при втягивании. Буферное кольцо, расположенное за ним, гасит пиковые скачки давления, защищая основное уплотнение от гидроударов. Штоковая манжета обеспечивает основную герметизацию: её рабочая кромка прижимается к штоку начальным натягом и дополнительно поджимается давлением рабочей жидкости. Направляющее кольцо центрирует шток в крышке цилиндра и предотвращает металлический контакт штока с корпусом при боковых нагрузках.

По поршню устанавливаются поршневая манжета (или комбинированное уплотнение из PTFE-кольца с распорным О-кольцом), направляющие кольца и статические О-кольца с защитными кольцами. Поршневое уплотнение разделяет поршневую и штоковую полости: при его износе появляются внутренние перетечки, и стрела начинает проседать под собственным весом, хотя течи наружу нет. Это важный диагностический признак: наружная течь указывает на штоковую группу, проседание без течи указывает на поршневую.

С чего начинается износ и почему течёт шток

Почему течёт гидроцилиндр? В подавляющем большинстве случаев цепочка начинается не с основной манжеты, а с грязесъёмника. Когда его рабочая кромка теряет эластичность или получает механическое повреждение, абразивные частицы перестают удерживаться и затягиваются внутрь цилиндра при каждом втягивании штока.

Дальше процесс развивается предсказуемо. Абразив попадает под штоковую манжету и работает как притирочная паста: рабочая кромка манжеты изнашивается за 300–500 моточасов вместо штатных 3000–6000. Одновременно частицы царапают хромовое покрытие штока, толщина которого составляет всего 20–40 мкм при твёрдости 55–65 HRC. Как только на хроме появляются продольные риски, новая манжета не даёт герметичности: масло проходит по каналам царапин независимо от качества уплотнения.

Второй фактор износа — температура. Штатная рабочая температура масла составляет +60…+80°C, но температура на рабочей кромке уплотнения из-за трения выше на 20–30°C. При перегреве гидросистемы (забитый радиатор, работа с перегрузкой, низкий уровень масла) кромка манжеты из NBR начинает термически деградировать: теряет эластичность, твердеет, покрывается микротрещинами. Контроль температуры гидравлического масла и своевременная сезонная замена жидкости напрямую влияют на ресурс уплотнений. Подробнее об этом читайте в статье Сезонное техобслуживание спецтехники.

Третий фактор — боковые нагрузки. Изношенные пальцы и втулки шарнирных соединений позволяют штоку работать с перекосом. Направляющее кольцо принимает эту нагрузку на себя, но при значительном люфте шток начинает контактировать с крышкой цилиндра, что приводит к задирам. На экскаваторах-погрузчиках эта проблема стоит острее из-за высокой цикличности работы: подробности в статье Запчасти для спецтехники JCB: что чаще всего выходит из строя.

Материалы уплотнений: NBR, полиуретан, FKM и PTFE

Чем отличаются материалы уплотнений? Выбор материала определяется рабочей температурой, давлением, скоростью движения штока и типом рабочей жидкости. Для спецтехники применяются четыре основных материала, каждый со своей областью применения.

NBR (нитрильный каучук) представляет собой базовый материал для О-колец и части манжет. Рабочий диапазон от −30 до +100°C. Хорошо совместим с минеральными гидравлическими маслами, недорог, распространён. Ограничение: при температурах ниже −30°C твердеет и теряет упругость, при длительной работе выше +100°C деградирует.

Полиуретан (PU, AU) служит основным материалом для штоковых манжет и грязесъёмников в спецтехнике. Диапазон от −30 до +80°C, кратковременно до +110°C. Ключевое преимущество перед NBR: значительно выше износостойкость и сопротивление экструзии, что критично при давлении 250–350 бар. Для эксплуатации в северных регионах существуют низкотемпературные формулы полиуретана, сохраняющие эластичность до −45°C.

FKM (фторкаучук, Viton) применяется при повышенных температурах: диапазон от −20 до +200°C. Используется в цилиндрах, работающих в условиях высокой тепловой нагрузки, или при применении синтетических и огнестойких жидкостей. Ограничение: плохая работа на морозе, высокая стоимость. PTFE (тефлон) в виде колец комбинированных уплотнений выдерживает от −60 до +200°C, обладает минимальным коэффициентом трения, но требует распорного эластомерного кольца для создания натяга.

Как подобрать ремкомплект: три критических параметра

Как подобрать ремкомплект гидроцилиндра? Подбор выполняется по трём параметрам в строгой последовательности: размеры (диаметр штока, внутренний диаметр гильзы, ширина и глубина канавки), профиль уплотнения и материал. Ошибка в любом из трёх приводит либо к невозможности установки, либо к течи через несколько десятков моточасов.

Размеры и допуски

Диаметр штока и внутренний диаметр гильзы определяют типоразмер комплекта. На экскаваторах 20-тонного класса типовые размеры составляют: цилиндр стрелы Ø120 (гильза) и Ø85 (шток), рукояти Ø130 и Ø90, ковша Ø110 и Ø80. Для 30-тонных машин размеры увеличены: стрела Ø140 и Ø100, рукоять Ø150 и Ø105, ковш Ø130 и Ø90. На фронтальных погрузчиках цилиндры подъёма имеют Ø140 и Ø80, поворота ковша Ø160 и Ø90.

Допуск на диаметр штока составляет ±0,05 мм. Замер выполняется микрометром в трёх сечениях по длине штока и в двух взаимно перпендикулярных плоскостях: это позволяет выявить овализацию и износ. Если фактический диаметр отличается от номинального более чем на 0,1 мм, установка нового уплотнения даст течь, поскольку манжета рассчитана на конкретный натяг.

Отдельно замеряется посадочная канавка: ширина и глубина. Эти размеры определяют, какой профиль манжеты подойдёт. Установка манжеты с меньшей высотой профиля в глубокую канавку приводит к перекосу уплотнения и быстрому разрушению кромки.

Профиль уплотнения и комплектность

Профиль манжеты важнее бренда производителя. Одинаковые по размеру манжеты разных профилей (U-образная, шевронная, комбинированная с распорным кольцом) работают по-разному и требуют разной геометрии канавки. При подборе аналога критично совпадение именно профиля, а не только диаметров.

Комплектность имеет прямое влияние на ресурс. Экономичные ремкомплекты часто не включают буферное кольцо и направляющие кольца, ограничиваясь манжетами, грязесъёмником и О-кольцами. Отсутствие буферного кольца означает, что пики давления приходятся непосредственно на рабочую кромку штоковой манжеты, что сокращает её ресурс на 30–40%. Изношенные направляющие кольца, оставленные в цилиндре при замене остальных элементов, допускают перекос штока и ускоряют разрушение новой манжеты.

По данным отдела подбора СТИК, около 35% обращений по ремкомплектам гидроцилиндров содержат только модель техники без указания позиции цилиндра (стрела, рукоять, ковш) и размеров. В таких случаях подбор требует уточнения, поскольку на одной машине установлено от 4 до 7 гидроцилиндров разных типоразмеров.

Оригинал или аналог: где экономия оправдана

Ремкомплекты гидроцилиндров относятся к той категории, где качественный аналог полностью оправдан. Уплотнения для спецтехники производят специализированные компании (NOK, Hallite, Trelleborg, Kastas, Freudenberg), и во многих случаях именно эти производители изготавливают оригинальные комплекты для марок техники под их брендом. Разница между «оригинальным» комплектом Komatsu и комплектом NOK того же типоразмера может отсутствовать физически.

Критерий выбора не бренд, а точность соответствия трём параметрам: размеры, профиль, материал. Дешёвые безымянные комплекты неизвестного происхождения представляют единственную категорию, которой стоит избегать: в них встречаются отклонения по размерам и материал, не соответствующий заявленному, что даёт течь через 200–400 моточасов.

Общий подход к выбору между оригиналом и аналогом различается по маркам техники и категориям узлов. Для сравнения: у Volvo и CAT доля позиций, требующих оригинала, значительно выше, чем у Hyundai или SDLG. Подробный разбор приведён в статьях Запчасти для экскаваторов Volvo EC210 и EC300 и Запчасти для экскаваторов Hyundai R220LC и R330LC.

Рекомендация специалиста

Самая частая ошибка при замене уплотнений гидроцилиндра заключается в установке нового комплекта на изношенный шток без проверки состояния хромового покрытия. Механик разбирает цилиндр, видит порванную манжету, ставит новую, собирает, и через 100–200 моточасов течь появляется снова. Причина в том, что продольные риски на хроме создают каналы, через которые масло проходит мимо любого уплотнения.

Правильная последовательность: после разборки очистить шток, осмотреть при боковом освещении и провести ногтем поперёк поверхности. Если ноготь цепляется за риску, покрытие повреждено. Мелкие риски глубиной до 0,05 мм можно вывести полировкой абразивной шкуркой зернистостью 600–1000 с маслом, круговыми движениями. Глубокие задиры требуют перехромирования или замены штока: установка новых уплотнений на такой шток означает потраченные деньги и повторный простой.

Второй практический момент связан с монтажом. Новые манжеты повреждаются при установке чаще, чем принято думать. Перед сборкой все острые кромки в цилиндре (края канавок, резьба, отверстия) закрываются монтажными конусами или изолентой. Уплотнения смазываются гидравлическим маслом, а не солидолом. Полиуретановые манжеты перед установкой прогреваются в масле до +40…+50°C: это возвращает эластичность и снижает риск надрыва кромки при заводке в канавку.

Диагностика: что менять и когда

Когда менять уплотнения гидроцилиндра? Плановой замены по наработке для уплотнений не существует: они меняются по состоянию. Штатный ресурс составляет 3000–6000 моточасов при чистом масле и исправной системе фильтрации. При загрязнённом масле или изношенном грязесъёмнике ресурс падает до 800–1500 моточасов.

Признаки, требующие замены: масляные подтёки на штоке (плёнка масла на штоке считается нормой, капли и стекающие потёки нет), проседание стрелы или ковша в нейтральном положении рычагов более 20–30 мм за 5 минут, снижение усилия на рабочем органе, появление воздуха в системе (рывки при движении).

Диагностика разделяет две группы неисправностей. Наружная течь по штоку указывает на штоковую группу: грязесъёмник, буферное кольцо, штоковая манжета. Проседание без наружной течи означает внутренние перетечки через поршневое уплотнение. Одновременное проявление обоих признаков говорит о том, что цилиндр отработал ресурс комплекта полностью и требует полной переборки с проверкой штока и зеркала гильзы.

Подобрать ремкомплект гидроцилиндра или отдельные уплотнения по размерам, модели техники и артикулу можно в СТИК. Для точного подбора потребуются модель машины, позиция цилиндра (стрела, рукоять, ковш, поворот) и по возможности замеры диаметров штока и гильзы. Общий алгоритм подбора запчастей по серийному номеру описан в статье Как правильно подобрать запчасть по серийному номеру спецтехники.
