Запчасти для экскаваторов-погрузчиков Case: что нужно знать перед покупкой

Запчасти для техники Case подбираются иначе, чем для большинства марок, из-за неоднородного происхождения узлов. На экскаваторах-погрузчиках серии 580 (580T, 580ST, 580 Super M и R) установлены двигатели FPT Industrial с механическим прямым впрыском и гидравлика закрытого центра с рабочим давлением 200–210 бар. На гусеничных экскаваторах серии CX (CX210, CX210B, CX240) стоят японские двигатели Isuzu 4HK1 с системой Common Rail и гидравлика Kawasaki с давлением 340 бар. Это фактически две разные технические платформы под одним брендом.

Практическое следствие: снабженец, привыкший работать с однородной техникой вроде Volvo, где все ключевые узлы собственного производства, при переходе на Case вынужден обращаться к нескольким каталогам. Заказ фильтра «на Case» без уточнения серии и модели приводит к получению позиции от совершенно другой платформы. Дополнительный нюанс: Case входит в холдинг CNH Industrial вместе с New Holland, и часть деталей действительно взаимозаменяема, но подтверждать совместимость необходимо по артикулу, а не по внешнему сходству машин.

Две платформы Case: серия 580 и серия CX

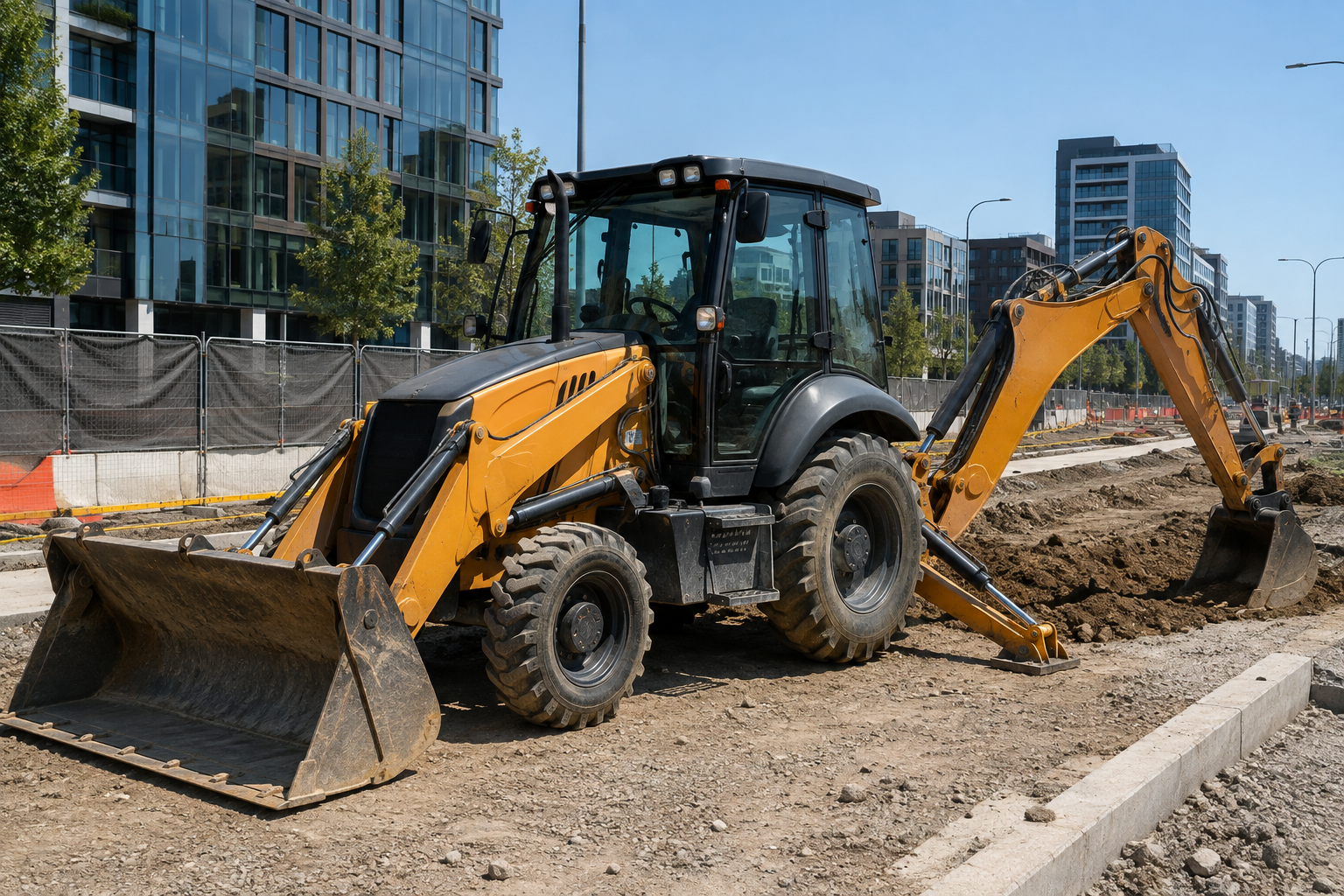

Чем отличаются серии 580 и CX у Case? Серия 580 представляет собой экскаваторы-погрузчики на колёсном ходу массой 7,5–8,6 тонны, ориентированные на универсальные работы в стеснённых городских условиях. Серия CX включает гусеничные экскаваторы массой 21–24 тонны для земляных работ, карьеров и демонтажа. Общего между этими платформами практически нет, кроме бренда.

Экскаваторы-погрузчики 580-й серии оснащаются четырёхцилиндровыми двигателями FPT Industrial (CNH 445TA/ML5 на 580T, NEF 445TA мощностью 72 кВт или 97 л.с. на 580ST) с механическим прямым впрыском, соответствующими стандарту Tier 3. Крутящий момент составляет 400 Нм при 1400 об/мин. Трансмиссия поставляется в двух вариантах: Powershuttle 4/4 или Powershift 4/3. Передний мост выполнен как качающаяся ось, что даёт преимущество на неровных площадках, тормоза дисковые в масляной ванне.

Гусеничные экскаваторы серии CX разрабатывались совместно с японской Sumitomo. Модель CX210B, выпущенная в 2007 году, получила двигатель Isuzu 4HK1 с Common Rail и гидравлику Kawasaki с электронным управлением. Эксплуатационная масса составляет 21 500 кг, стандартная ширина гусеницы 600 мм. Совместная разработка с Sumitomo дала техническое родство с японскими экскаваторами: двигатель Isuzu 4HK1 устанавливается также на Hitachi ZX200, что расширяет доступность запчастей для моторной группы. Подробнее об этом двигателе читайте в статье Запчасти для экскаваторов Hitachi ZX200 и ZX330.

Case и New Holland: что реально взаимозаменяемо

Правда ли, что запчасти Case подходят к New Holland? Case и New Holland входят в холдинг CNH Industrial, и ряд моделей построен на общих платформах. Например, экскаватор-погрузчик Case 580ST и New Holland B110 используют схожие узлы трансмиссии, мостов и гидравлики. Однако взаимозаменяемость распространяется не на все компоненты.

Совпадение платформы означает общность конструктивных решений, но не гарантирует идентичность артикулов. Производитель может использовать разные комплектующие для одной платформы в зависимости от рынка сбыта, года выпуска и комплектации. Двигатели FPT одинаковы для обоих брендов, элементы гидравлики и трансмиссии часто совпадают, но кабинное оборудование, электроника и облицовка различаются.

Практический подход: при поиске редкой позиции для Case имеет смысл проверить каталог New Holland по кросс-номеру, но заказывать только после подтверждения совпадения артикула. Ситуация аналогична ребрендингу Doosan в Develon, где смена бренда не изменила артикулы, но смена поколения изменила детали: разбор приведён в статье Запчасти для экскаваторов Doosan DX225 и DX300.

Гидравлика Case: закрытый центр на 580-й серии

Гидравлическая система экскаваторов-погрузчиков Case 580T и 580ST построена по схеме закрытого центра. Это отличает технику Case от JCB 3CX и 4CX, где применяется система открытого центра. Рабочее давление составляет 200–210 бар, гидравлика оснащена сдвоенным шестерённым насосом.

Практическая разница между схемами существенна. В системе открытого центра насос подаёт масло постоянно, и при нейтральном положении рычагов поток циркулирует через распределитель в бак. В системе закрытого центра насос подаёт масло только при движении рычагов, регулируя производительность под текущую потребность. Результат: меньший нагрев рабочей жидкости, ниже расход топлива на холостом ходу, но выше требования к точности работы регулятора насоса и чистоте масла.

Из этого следует практическое требование к обслуживанию: гидравлический фильтр на технике с закрытым центром критичнее, чем на системах открытого центра. Загрязнение масла нарушает работу регулятора, что проявляется в замедлении рабочих движений при неизменном давлении в системе. Интервал замены гидравлического фильтра составляет 1000 моточасов, при работе на пыльных объектах его целесообразно сократить до 750 моточасов. Сравнение с системой открытого центра на технике JCB приведено в статье Запчасти для спецтехники JCB: что чаще всего выходит из строя.

Гидравлика гусеничных экскаваторов CX

На гусеничных экскаваторах Case серии CX применяется гидравлика Kawasaki с электронным управлением, разработанная совместно с Sumitomo. Рабочее давление составляет 340 бар, что почти вдвое выше, чем на экскаваторах-погрузчиках 580-й серии. Ресурс гидронасоса при регулярном обслуживании составляет 6000–10000 моточасов.

Насосы Kawasaki, устанавливаемые на CX210B, конструктивно родственны насосам серий K3V и K5V, применяемым на технике Doosan, Hyundai и Kobelco. Это даёт практическое преимущество: aftermarket-рынок для таких насосов развит существенно шире, чем для гидравлики собственного производства Volvo или CAT. При аварийном отказе насоса на CX210B выбор вариантов замены больше, а сроки поставки короче.

Гидравлические фильтры и уплотнения для CX-серии подбираются по серийному номеру машины. Как отмечают каталоги запчастей, по ряду позиций для моделей CX210B, CX210C и CX220B требуется проверка по серийному номеру: между модификациями встречаются различия в посадочных размерах и конфигурации.

Трансмиссия и мосты 580-й серии

Экскаваторы-погрузчики Case 580T и 580ST комплектуются трансмиссией в двух вариантах: Powershuttle 4/4 (четыре передачи вперёд и четыре назад) или Powershift 4/3. Тип трансмиссии определяется по серийному номеру машины и не может быть установлен визуально без разборки. Это первое, что необходимо уточнить при заказе фрикционных дисков, соленоидов или ремкомплектов КПП.

Мосты 580-й серии имеют конструктивную особенность: передняя ось выполнена качающейся, что обеспечивает контакт всех колёс с грунтом на неровных площадках. Тормоза дисковые, работают в масляной ванне внутри моста. Такая конструкция защищает диски от абразива и влаги, но предъявляет требования к качеству трансмиссионного масла и его своевременной замене. Уровень масла в мостах проверяется каждые 250 моточасов.

По данным отдела подбора СТИК, около 40% обращений по экскаваторам-погрузчикам Case 580 связаны с компонентами трансмиссии и мостов: фрикционными дисками, соленоидами и тормозными дисками. Основная причина ускоренного износа не в качестве деталей, а в работе с перегрузом и несвоевременной замене масла в мостах. Тормозные диски в масляной ванне требуют оригинала или подтверждённого OEM-компонента: несоответствие коэффициента трения приводит к проскальзыванию при торможении с гружёным ковшом.

Оригинал или аналог: критерии для Case

Соотношение оригинала и аналога у Case различается между двумя платформами. Для гусеничных CX-серий доступность аналогов выше благодаря японским компонентам: двигатель Isuzu 4HK1 и насосы Kawasaki устанавливаются на технику нескольких производителей, что формирует развитый aftermarket. Для 580-й серии выбор уже: двигатели FPT применяются в основном на технике CNH Industrial, а гидравлика закрытого центра требует точного соответствия параметров регулятора.

Критические позиции, где экономия не оправдана: тормозные диски в масляной ванне и фрикционные диски трансмиссии. Эти узлы напрямую влияют на безопасность работы с гружёным ковшом. Подробнее о том, почему гидравлика требует первоочередного внимания при обслуживании, читайте в статье Запчасти для спецтехники Volvo: почему гидравлика стоит на первом месте.

Рекомендация специалиста

Практическая проблема, характерная для экскаваторов-погрузчиков Case 580T и 580ST: снижение скорости работы экскаваторного оборудования при нормальном давлении в системе. Механик замеряет давление манометром, видит штатные 200–210 бар и делает вывод об исправности гидравлики. Проблема при этом сохраняется.

Причина в особенности системы закрытого центра. Давление в такой системе поддерживается регулятором насоса и остаётся номинальным даже при снижении производительности. Замер давления не выявляет износ насоса или загрязнение регулятора: нужен замер расхода (производительности) расходомером, а не только давления. Если расходомер недоступен, косвенным методом служит замер времени полного цикла подъёма стрелы: увеличение времени на 20–30% от паспортного при штатном давлении указывает на падение производительности насоса.

Второй практический момент касается трансмиссии. Перед заказом любых компонентов КПП необходимо определить тип трансмиссии по серийному номеру машины: Powershuttle 4/4 и Powershift 4/3 имеют разные фрикционные пакеты, разные соленоиды и разные ремкомплекты. Визуально снаружи эти коробки различить невозможно, а установка деталей от другого типа приводит к повторной разборке.

Как подобрать запчасть для техники Case

Подбор запчастей для Case начинается с определения платформы: экскаватор-погрузчик 580-й серии или гусеничный экскаватор CX-серии. Далее необходимы модель (580T, 580ST, CX210B, CX240) и серийный номер машины. Серийный номер определяет модификацию двигателя, тип трансмиссии, конфигурацию гидравлики и электроники.

Для деталей двигателя дополнительно требуется серийный номер силового агрегата, нанесённый на блок цилиндров. Это критично для CX-серии: двигатели Isuzu 4HK1 выпускались в нескольких модификациях с различиями в топливной аппаратуре. Общий алгоритм работы с серийными номерами для всех марок техники описан в статье Как правильно подобрать запчасть по серийному номеру спецтехники.

Подобрать оригинальную запчасть или проверенный аналог для техники Case по артикулу и серийному номеру можно в СТИК. Склад в Москве (г. Дзержинский) обеспечивает отгрузку ходовых позиций (фильтры, уплотнения, элементы ходовой части) в течение 1–2 рабочих дней.
